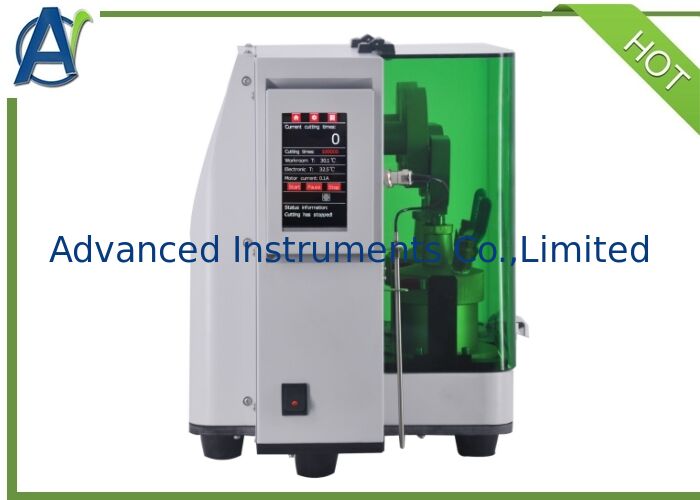

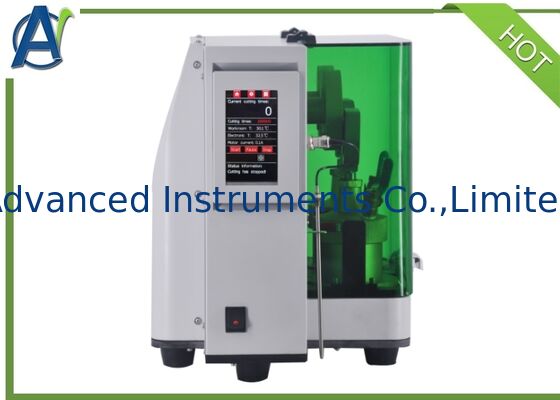

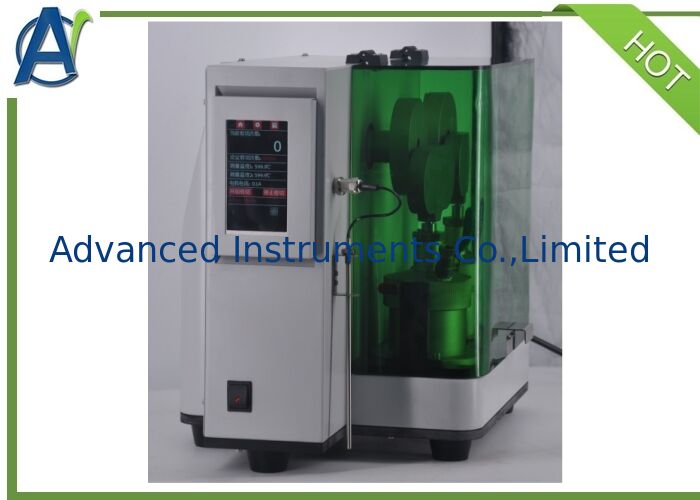

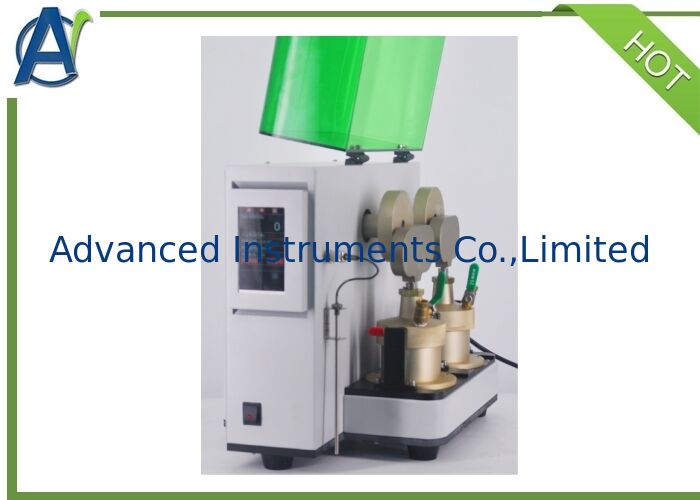

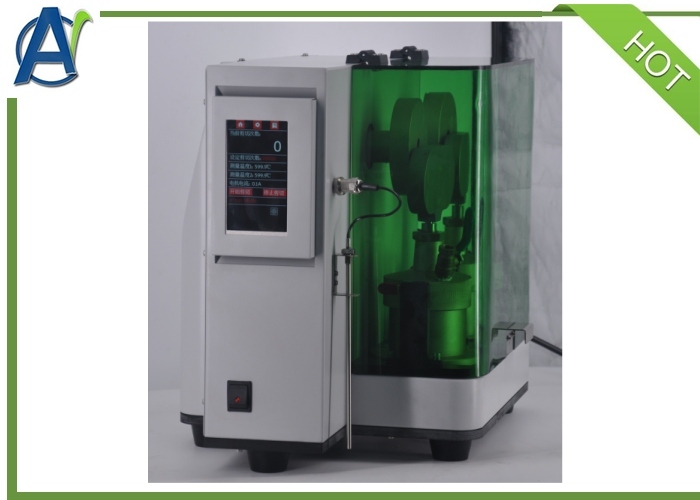

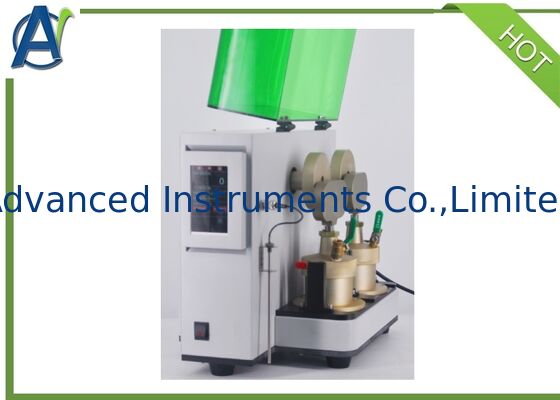

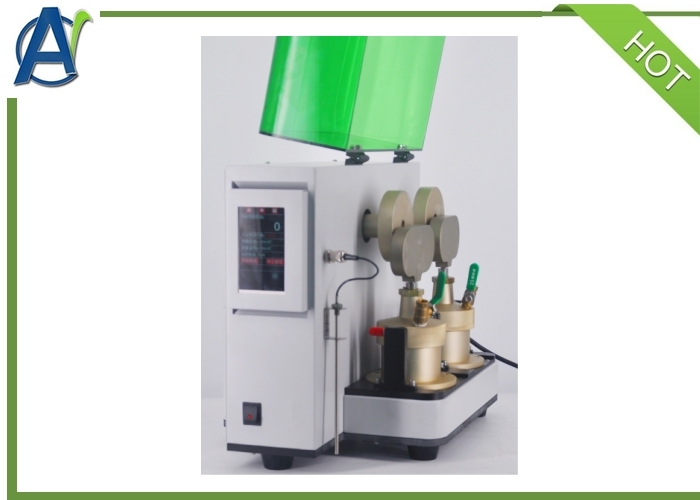

Испытатель смазки на сдвиг ASTM D217 на 100 000 циклов, машина для испытания стабильности смазки на сдвиг

Этот испытатель сдвига смазочной консистентной смазки представляет собой специальный испытательный прибор, разработанный и изготовленный в соответствии с требованиями полномасштабных работников международных стандартов, таких как ISO 2137. Он подходит для определения рабочей пенетрации или расширенной рабочей пенетрации смазочной консистентной смазки и нефтепродуктов в соответствии с вышеуказанными стандартами, а также для проведения испытаний на сдвиг 60 или 100 000 раз. Таким образом, оценивается механическая стабильность смазочной консистентной смазки и нефтепродуктов.

1. Двигатель шпинделя представляет собой однофазный асинхронный двигатель с короткозамкнутым ротором, который работает плавно; редуктор имеет коробчатую зубчатую структуру, которая работает надежно; счетчик имеет цифровой дисплей, удобный для наблюдения; основание изготовлено из толстой стальной пластины, которая прочна и долговечна.
2. Для соединения редуктора и двигателя используется эластичная муфта в форме сливы.
3. Редуктор с двойным выходным валом. Передаточное число составляет 25:1, а пара эксцентриковых механизмов установлена на турбинном валу на обоих концах редуктора.
4. Он установлен на раме по обе стороны редуктора, приводится в движение двигателем через муфту через эксцентриковый механизм редуктора и работает непрерывно со скоростью около 60 движений в минуту.
5. 5-дюймовый цветной сенсорный ЖК-экран. При выборе количества реле компьютера используется волновой переключатель для произвольной установки числа (времени), когда число достигает заданного значения, оно может привести реле в действие и отключить питание двигателя.

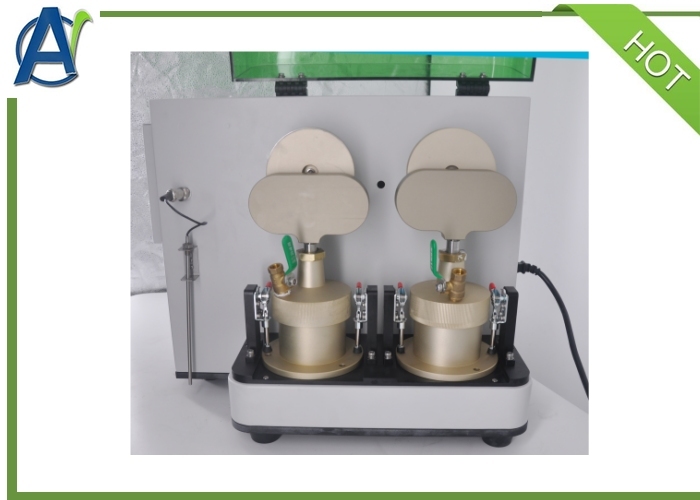

6. Этот прибор представляет собой двустороннее возвратно-поступательное испытательное оборудование. Он состоит из муфты двигателя, редуктора, эксцентрикового механизма, рабочего устройства и станины и т. д.
7. Компьютер в режиме реального времени отслеживает температуру двигателя и параметры крутящего момента, чтобы защитить двигатель от повреждений.
8. Он имеет функцию мониторинга температуры окружающей среды. Если она превышает диапазон испытательных температур 15-30°C, будет выдано уведомление.

1. Каковы сроки поставки?

   Около 30 дней.

2. Каковы ваши условия оплаты?

   30% предоплата T/T, 70% оплата T/T перед отгрузкой.

3. Каковы ваши гарантийные условия?

   Гарантия на все продукты составляет 1 год. В течение этого периода мы несем ответственность за все неисправности, вызванные нами. И мы можем предоставить пожизненную техническую поддержку.

4. Можете ли вы предоставить обучение?

   Мы можем предоставить бесплатное обучение на нашем заводе и онлайн-обучение. Если требуется установка и обучение на месте, пожалуйста, оплатите билеты, проживание и зарплату в размере 280 долларов США в день на человека.
