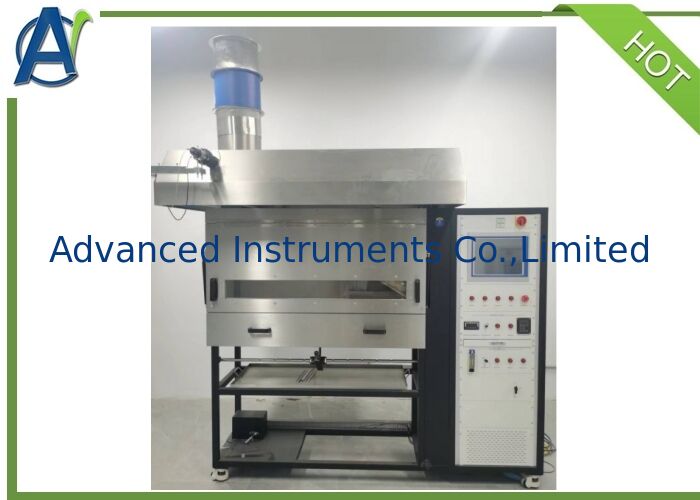

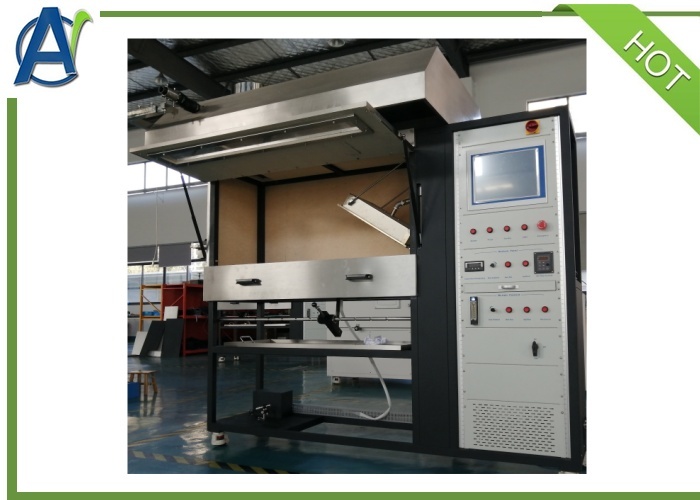

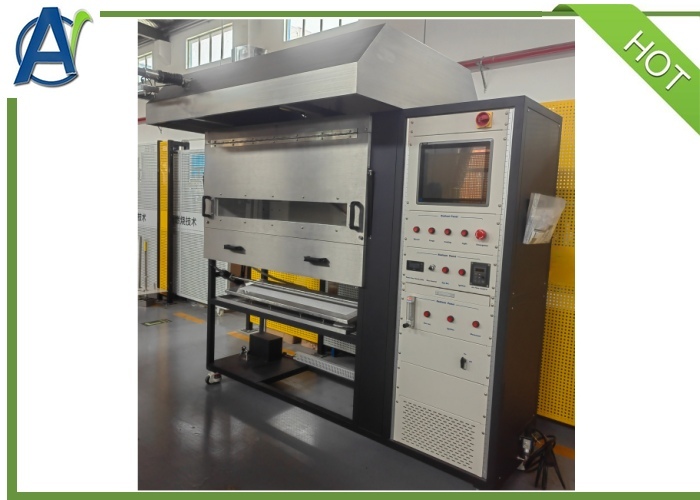

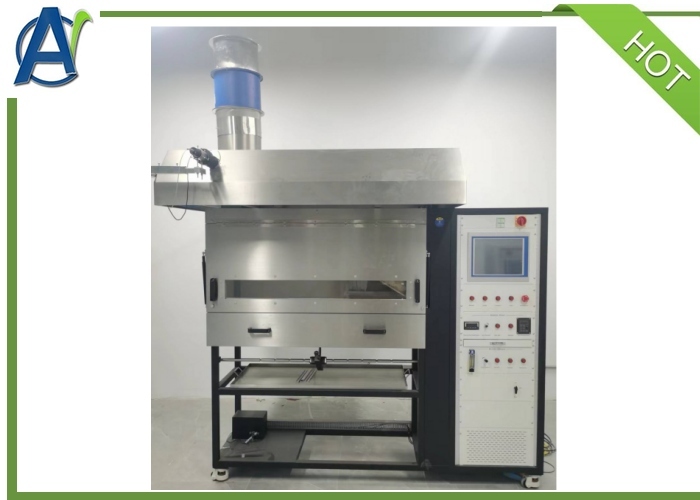

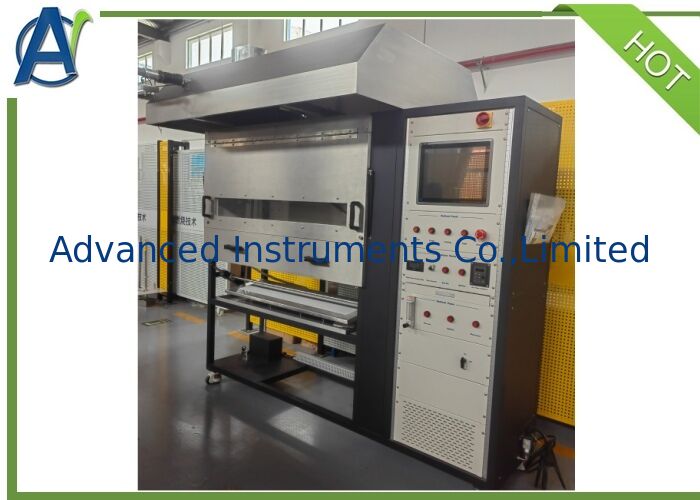

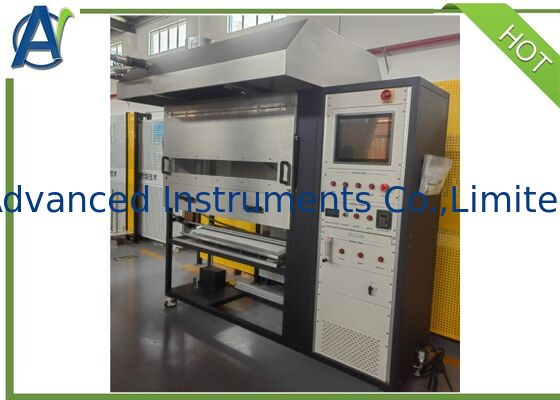

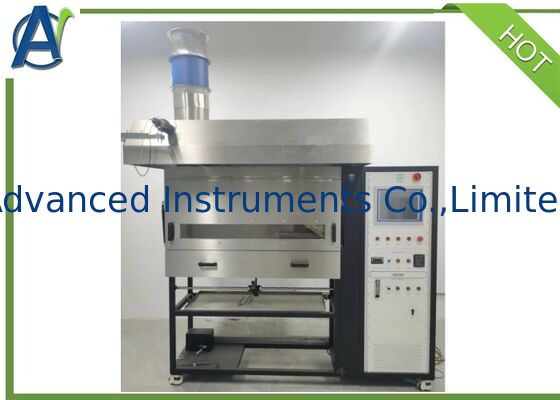

Испытатель радиационной панели на полу, ISO9239-1 ASTM E648 ASTM E970 Критическая испытательная машина радиационного потока

Испытатель радиационных панелей для напольных покрытий используется для измерения критического значения плотности теплового потока напольных покрытий. Критическое значение плотности теплового потока относится к падающему теплу на единицу площади. Более высокое значение падающего тепла означает, что материалу требуется больше тепла для воспламенения, что указывает на лучшую стабильность и более низкий риск воспламенения.

Данный испытательный аппарат оснащен источником теплового излучения и Т-образным горелкой. По мере удаления испытуемого образца от источника излучения, тепловой поток, получаемый его поверхностью, уменьшается. Образец воспламеняется Т-образной горелкой. После затухания пламени измеряется расстояние повреждения образца, а соответствующее значение теплового потока является критическим значением плотности теплового потока.

Применимые отрасли: Железнодорожный транспорт, строительные материалы и другие области

ISO 9239-1: Испытание на пожарную реакцию напольных покрытий - Часть 1: Пожарная характеристика напольных материалов, испытанных с помощью радиационного тепла
ASTM E 648: Критическое значение плотности теплового потока напольных покрытий - испытание системы покрытий с использованием радиационной тепловой энергии;
ASTM E 970: Испытание на критическое значение плотности теплового потока изоляционных напольных покрытий с использованием источника радиационной тепловой энергии
с использованием радиационной тепловой энергии.
NFPA 253: Стандартный метод испытания для систем покрытий с использованием радиационной тепловой энергии, испытание на критическое значение плотности теплового потока

1. Испытательная камера из нержавеющей стали имеет конструкцию с передней дверцей для легкой очистки внутренней стенки камеры.
2. Внутренняя стенка камеры облицована силикатно-кальциевой плитой, отличающейся высокой термостойкостью и коррозионной стойкостью.
3. Над камерой для испытания на горение установлен блок дымовой трубы из нержавеющей стали.
4. Пористый керамический радиационный панель размером 300*450 мм установлен под углом 30 градусов.
5. Поставляется Т-образная пористая горелка для подачи открытого пламени на образец с приводом от цилиндра.
6. Система оптического пути включает источник накаливания с цветовой температурой 2900 ± 100 К и кремниевый фотодиод в качестве приемника света.
7. Перед кремниевым фотодиодом установлен затвор, который может автоматически открываться и закрываться с помощью программного обеспечения для тестирования на компьютере для удобной калибровки.

8. Ротаметр используется для регулировки высоты пламени Т-образной горелки.

9. Расходомер пропана регулирует поток газа радиационной панели с цифровым дисплеем.

10. Встроенный вентилятор обеспечивает подачу воздуха, а испытательный газ смешивается через смеситель Вентури.
11. Расходомер используется для регулировки расхода воздуха на входе радиационной панели.
12. Водяной тепловой поток SB, диапазон измерения: 0-50 кВт/м2, точность теплового потока: <±2%, время отклика: 0,2 с. Оснащен портативным источником охлаждающей воды, внешнее подключение воды не требуется.
13. Тепловой поток перемещается для удобной калибровки радиационного потока радиационной панели. Между тем, тестовое программное обеспечение может генерировать стандартную кривую радиационного потока.
14. Оснащен ножным переключателем. Пользователи могут фиксировать время распространения пламени, соответствующее расстоянию распространения пламени, которое будет автоматически записываться компьютером.
15. Установлены один термопара дымохода и одна термопара камеры, показания которых отображаются в программном обеспечении компьютера.
16. Оснащен инфракрасным радиометром для определения температуры радиационной панели, данные могут отображаться в программном обеспечении компьютера.

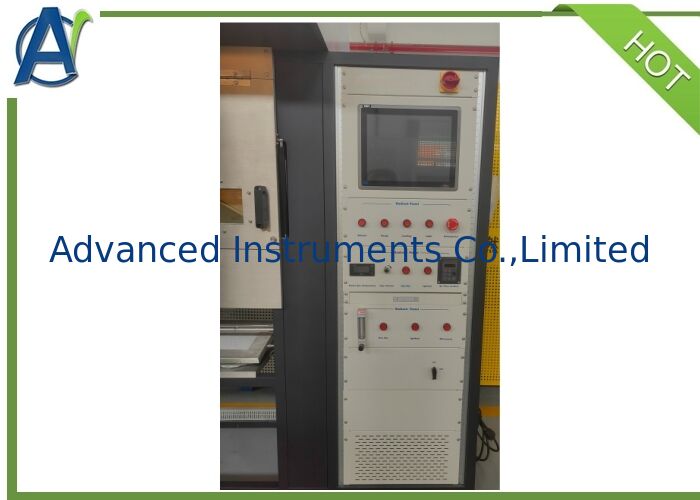

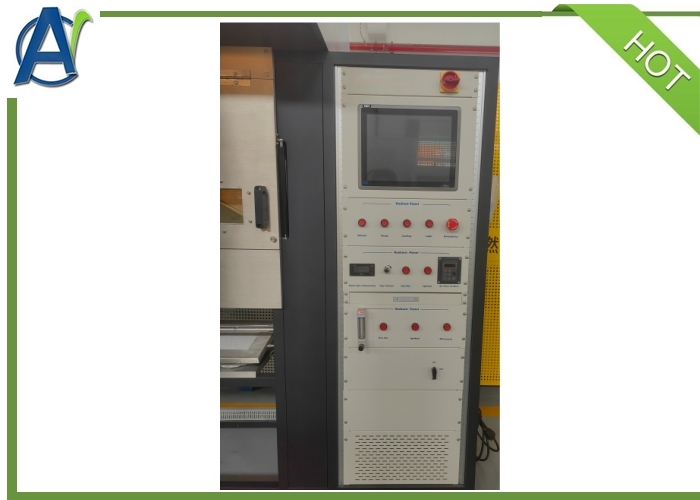

17. Оснащен 15-дюймовым промышленным сенсорным компьютером. Пользователи могут отслеживать весь процесс испытания на горение через тестовое программное обеспечение.
18. Программное обеспечение может отображать данные, связанные с испытанием, включая значение радиационного потока, кривую плотности дыма, кривую пропускания, скорость ветра и другие параметры.

IV. Спецификация

Габаритные размеры (мм)

Размеры испытательной камеры: 1800(Д) × 1500(Ш) × 2400(В)
Размеры электротехнического шкафа: 600(Д) × 1000(Ш) × 1800(В)

Требования к установке:

1. Каковы сроки поставки?

   Около 60 дней.

2. Каковы ваши условия оплаты?

   30% предоплата T/T, 70% оплата T/T перед отгрузкой.

3. Каковы ваши гарантийные условия?

   Гарантия на все продукты составляет 1 год. В течение этого периода мы несем ответственность за все неисправности, вызванные нами. И мы можем предоставить пожизненную техническую поддержку.

4. Можете ли вы предоставить обучение?

   Мы можем предоставить обучение на нашем заводе и онлайн-обучение бесплатно. Если требуется установка и обучение на месте, пожалуйста, оплатите билеты, проживание и зарплату в размере 280 долларов США в день на человека.
